IMPIANTO RAFFREDDAMENTO PRESSOFUSI AD ARIA Mod. TVR 5000-20 L’operazione di raffreddamento dei grappoli di presso fusi in alluminio, all’uscita della pressa è normalmente eseguita mediante immersione in acqua.

Questa operazione risulta dannosa nei casi di:
• Grappoli con pezzi di spessore relativamente basso che, per shock termico, tendono a formare cricche, compromettendo le caratteristiche metallurgiche dei pezzi;
• Grappoli con pezzi di forma tale da trattenere liquido in fori ciechi o canali, con formazione di ossidazioni e fioriture.


Allo scopo di consentire un raffreddamento graduale (tempo + aria forzata) in assenza d’acqua, quindi senza rischi di cricche o fastidiosi residui, Punto Service ha messo a punto un sistema ad aria, denominato TVR.

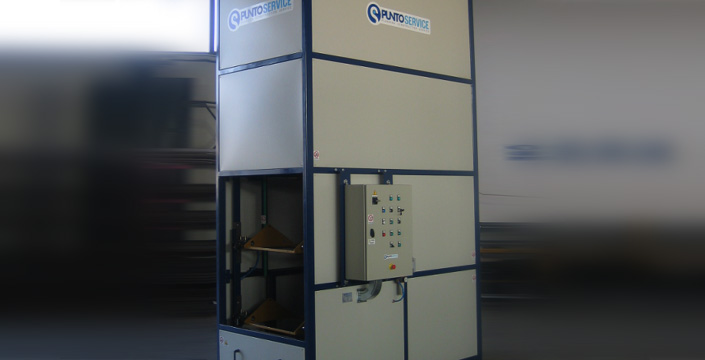

Sviluppato verticalmente, per ridurre al massimo gli ingombri, è realizzabile con piani d’appoggio [fig.1]della dimensione e del numero desiderato per l’ottenimento dei tempi necessari a portare i pezzi alla temperatura desiderata.

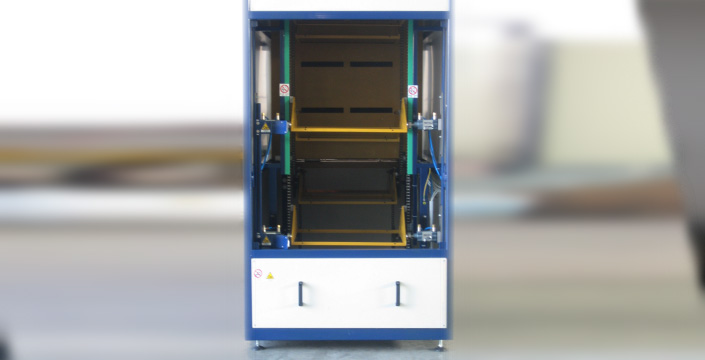

La posizione di carico e scarico è indexata meccanicamente [fig.2] per garantire il posizionamento dei piani rispetto a un carico robotizzato. Desiderando il posizionamento dei grappoli, è necessario utilizzare strutture di posizionamento da porre sui piani, dette “maschere di posizionamento”, normalmente usate su isole robotizzate per garantire carico e scarico automatico senza intervento dell’operatore.

Caratteristiche impianto:

• Tipo di trattamento: Raffreddamento ad aria
• Materiale da trattare: Presso fuso da definire
• Peso max: Variabile
• Costruzione: Struttura in Fe verniciato, pennellatura in Fe pre-verniciato.
• Espulsione aria: Ambiente.
• Temperatura ingresso pressofuso: ~450 °C
• Temperatura uscita presso fuso: ~35-45°C (dipendente da temperatura ambiente)
• Tempo ciclo: ~600-800 sec. (dipendente dal nr. di piani)

IMPIANTO STANDARD TVR 5000-20
Caratteristiche:

- Costruzione in Ferro Verniciato (parte interna);
- Dimensione esterne: 2500x1300 H:5500mm
- Dimensione vassoio: 700x500
- Nr.20 vassoi ferro verniciato;
- Piedini regolabili in altezza;
- Nr.2 Ventilatori di raffreddamento;
- Deflettori indirizzati immissione aria;
- Vano ventilatori insonorizzato;
- Sistema automatico centraggio piani per fase di deposito/prelievo;
- Quadro comandi con predisposizione interfaccia Robot carico/scarico;
- Manuale uso e manutenzione
- Marchiatura CE
